Led Ekranlarda Piksel Aralığı

Led ekran piksel aralığı ve çözünürlüklerini hesaplama hakkında genel bilgiler vermek istiyorum. Daha önceden duymuş olabilirsiniz PH6 PH8 veya P6 P8 P10 gibi tanımlar mevcuttur.

Burada bahsi geçen bu sayısal değerler led ekran üzerinde yer alan 2 led arasındaki mesafeyi gösterir. Yani 10mm mesafe var ise ürüne P10 da denilebilir. Piksel aralığı P10 da denilebilir. Bu mesafe 4mm olduğunda P4 ,6mm olduğunda ise P6 olarak bahsedilir.

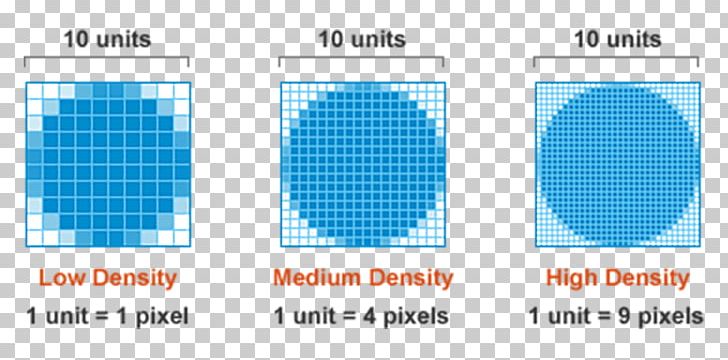

Şimdi sizden gözünüzde 1 metrekare ; 100cmx100cm yani 1000mmx1000mm ölçülerinde bir led ekran canlandırınız.Bu led ekranın netliği üzerindeki led sayısı ile doğru orantılıdır. Şimdi bu ölçülerde P10 , P6, P5 ve P3 ekranlar arasındaki led sayılarını yani çözünürlükleri kıyaslayalım.

1 Metrekare led ekranımızda pikselimiz P10 yani 10mm ise

X:1000mm/10mm =100 led

Y:1000mm/10mm =100 led   Yani Resolution 100x100 piksel ve toplamda 100x100=10.000 Adet led mevcut olacaktır.

1 Metrekare led ekranımızda pikselimiz P6 yani 6mm ise

X:1000mm/6mm =167 led

Y:1000mm/6mm =167 led   Yani Resolution 167x167 piksel ve toplamda 167x167=27.888 Adet led mevcut olacaktır.

1 Metrekare led ekranımızda pikselimiz P5 yani 5mm ise

X:1000mm/5mm =200 led

Y:1000mm/5mm =200 led   Yani Resolution 200x200 piksel ve toplamda 200x200=40.000 Adet led mevcut olacaktır.

1 Metrekare led ekranımızda pikselimiz P3 yani 3mm ise

X:1000mm/3mm =167 led

Y:1000mm/3mm =167 led   Yani Resolution 333x333 piksel ve toplamda 333x333=110.889 Adet led mevcut olacaktır.

Şimdi bu 4 ekranı kıyaslayacak olur isek P10 bir led ekranda metrekarede 10.000 adet led var iken P3 led ekranda ise yaklaşık 111.000 adet led mevcut olacaktır. Ve yakın mesafede en etkili ve net görüntüyü P3 led ekran sağlayacaktır.

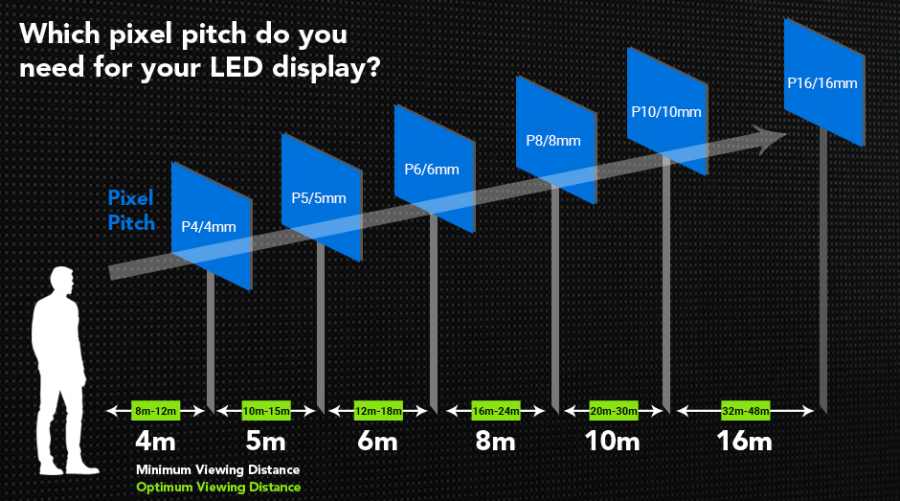

Şu şekilde de değerlendirebilirsiniz, Örneğin 1 metrekare bir P3 ekranı 2 metreden net izleyebilirken , aynı ölçüde P5 ekranı 6 metreden izleyebilirken , P6 ekranı 8 ve P10 bir led ekranı 12 metreden izlemeniz lazım ki net görüntü algılayabilirsiniz.

Bazen müşterilerimiz bize şu soruyu sorabiliyor.

“Örneğin 3mtx2mt bir led ekran yaptıracağım. 8 metrelik bir totemin yada çatının üzerine koyduracağım. Ne kadar uzaktan görülür?”

Bu sorunun cevabı ekranın çözünürlüğnden öte ekranın ölçüleri ile alakalı bir kavramdır. Bu 8mt. yükseklikte ortalama 5-6 metre mesafede P5 , P6 yada P8 hepsi net gözükecektir. Burada esas olan ekranın ebadıdır. Ne kadar küçük ekran o kadar etkisiz bir görüntü anlamına gelir. Bu nedenle yükseklik yada izleme mesafesi arttıkça çözünürlüğü bir alt level yani P5 yerine P6  veya P8 yerine P10 gibi seçebilir, birim fiyatı daha uygun olan bir ürünü seçip oradan sağlayacağınızmaddi kazancı led ekranın ebadını arttırarak kullanabilirsiniz. Çünkü yerden 8 metre gibi bir yükseklikte ekran değil P5 P3 yada bildiğiniz TV dahi olsa çok küçük olduğu sürece pek bir faydası olmayacaktır.

  Mesela Uzak Doğuda yaklaşık 100-150 metrekarelik kurulu led ekranlar mevcuttur. Bu led ekranlar yerden 13-15 metre bazende 30-40 metre yukseklikte uygulanmıştır. Fakat bakıldığında çok net gözükür. İşte bu ekranlar emin oldun P25 , P30 ve hatta bazen P50mm gibi piksel aralıklarına sahiptir. Ama yerden çok yüksekte oldukları için düşük piksel aralıklı fakat büyük ebatlı ekranlar oluşturulmaktadır.

Olaya şu açıdan da bakmak gerekir.Yukarıda belirtmiş olduğumuz resolution kavramı led ekranın netliğinde yüksek önem arzetmektedir. Yine bir örnek verelim. 320cm x192cm yani 3200mmx1920mm bir P5 Led ekran düşünelim. Yatay piksel miktarı 3200/5=640led ve düşey piksel miktarı 1920/5=384led olarak karşımıza çıkar. Yani 640x384 piksel bir resolution. Bilgisayarlarımızda 1024x768 veya 1280x960 veyahut 1366x768 gibi çözünürlük değerlerini hatırlarsınız. İşte 320cmx192cm lik bir P5 led ekranda da bu değer 640x384 dür.İşte bu ölçüde bir led ekranda yayınlamak üzere video yada resim hazırladığımızda 640pikselx384piksel değerlerine dikkat eder ve bu ölçülerde görsel hazırlarsak led ekranımızda tam verim almış oluruz.

Başka bir deyişle bu çözünürlüğe sahip bir led ekranda siz istediğiniz kadar 4k yada 8k görüntülerde hazırlasanız veya full HD fotoğraflarda yükleseniz led ekran bunu TAM EKRAN da 640x384 piksel olarak yayınlayacaktır.Ve bu yüksek çözünürlükde görsel size bir fayda sağlamadan öte senkron sistemlerde PC ekran kartını asenkron sistemlerde de kontrol kartını yormaktan başka bir işe yaramayacaktır.

Malumunuz dünyada 4:3 ve 16:9 gibi görüntü formatları mevcut. Eski tüplü TV lerde genelde 4:3 ekran formatı kullanılırken yeni nesil LCD yada Led TV ler ise 16:9 ekran formatında çalışmaktadır. Bunların bu formatta olmasının temel sebebi yeni nesil görüntü kaydedici aletlerde çekim yapılırken 16:9 ekran formatı tercih edilmektedir. Siz son 5 yıldır gittiğiniz hiçbir sinemada görüntünün 4:3 gibi kareye yakın bir formatta olduğunu gördünüz mü? HAYIR. Bu nedenle son zamanlarda da 16:9 formatında yani EN BOY ORANI  16/9=1,77 oranına en yakın olduğu ölçülerde led ekranlar tercih edilmektedir.

16:9 formatında bir led ekranda 4/3=1,33 oranında bir TV için hazırlanmış bir görseli tam ekran yayınlamak isterseniz video yatay doğrultuda basık olacaktır. Ve buda görüntüyü kötü göstermesi anlamına gelir.

Şimdi gelelim led ekranlarda bu ölçü ve formatların uygulanabilirliğine;

Led ekranlarda ana malzeme modüldür. Modül led ekranı oluşturan en küçük birim malzemedir.

P2-P4-P8-P16 gibi piksel aralıklarına sahip modüllerde ,modül ölçüsü genelde 256mmx128mm

P1.5-P3-P6-P12 gibi piksel aralıklarına sahip modüllerde, modül ölçüsü genelde 192mmx192mm

P2.5-P5-P10-P20 gibi piksel aralıklarına sahip modüllerde ,modül ölçüsü genelde 320mmx160mm olmaktadır.

Buna istinaden  led ekran ölçüsü belirlenirken ilgili ekran P4 ise yatayda 256mm ve düşeyde 128mm ölçüsü  ve katları dikkate alınırken ekranımız eğer P6 ise yatayda 192mm ve düşeyde 192mm ve katları dikkate alınır.

Bunu örnek bir taleple değerlendirelim. Mesela ;

Yerden yaklaşık 4 metre yükseklikten itibaren başlayan yatayda maksimum 6 metre genişliğe sahip bir duvarımız var. Düşeyde ise ölçü problemimiz yok. Bu ekranı yatayda 6 metreden maksimum seviyede faydalanıp hangi ölçülerde hazırlayabiliriz?

Yanıt:Öncelikle ekranı kaç piksel olarak hazırlayacağımıza karar vermemiz lazım. Yerden 4 metre yüksekliğe montajını yapacağımız bu genişlikte bir ekranı 6mm, 8mm veya 10mm olarak seçebiliriz. Bu tamamen bütçe ile alakalıdır. En boy ölçülerini değerlendirecek olursak;

Eğer ekranımızı P6 olarak seçecek isek yatayda kullanabileceğimiz maksimum modül sayısı 6000mm/192mm=31,25 Adet çıkar. Bunu 31e yuvarladığımızda 31x192=5952mm değerini buluruz. Yatayda 595,2cm ölçüye sahip olacak olan led ekranımızda düşey ölçüyü değerlendirirken;

• Ekranımızı 16:9 oranında hazırlayacaksak 5952/Düşey Ölçü=1,77 şeklinde kuracak olduğumuz denklemle ;

Maksimum Düşey ÖLÇÜ=5952/1,77=3362mm

Maksimum Modül Sayısı  3362mm/192mm=17,51 Adet çıkar. Bunu 17 yada 18 e yuvarlayabiliriz.

Genelde asal sayıları tercih etmemekteyiz. Bu nedenle 18 e yuvarladığımızda 18x192=3456mm. ölçüsünü buluruz.

16:9 Ekran Formatına en yakın elde edebileceğimiz ölçü 595,2cmx345,6 cm olarak çıktığını görürüz. Sağlama yapacak olur isek;5952/3456=1,72222… çıktığını görebiliriz.

Ekranımızın toplam ölçüsü: 20,57metrekaredir.

• Ekranımızı 4:3 oranında hazırlayacaksak 5952/Düşey Ölçü=1,33 şeklinde kuracak olduğumuz denklemle ;

Maksimum Düşey ÖLÇÜ=5952/1,33=4475mm

Maksimum Modül Sayısı  4475mm/192mm=23,30 Adet çıkar. Bunu 23 yada 24 e yuvarlayabiliriz.

Genelde asal sayıları tercih etmemekteyiz. Bu nedenle 24 e yuvarladığımızda 24x192=4608mm. ölçüsünü buluruz.

4:3 Ekran Formatına en yakın elde edebileceğimiz ölçü 595,2cmx460,8 cm olarak çıktığını görürüz. Sağlama yapacak olur isek;5952/4608=1,29..… çıktığını görebiliriz.

Ekranımızın toplam ölçüsü: 27,42metrekaredir.

Bu bahsi geçen ölçüler müşterilerimiz talep ettiğinde yakalayabildiğimiz en yakın ölçülerdir.

Fakat seri üretimlerde;

P1.5-P3-P6-P12 ve P2.5-P5-P10-P20 gibi piksel aralıklarında ortak kat olduğu için 960mmx960mm gibi bir kabin ölçüsü değerlendirilmektedir.

Ve yine P2-P4-P8 ve P16  gibi piksel aralıklarında ortak kat olduğu için 1024mmx1024mm gibi bir kabin ölçüsü değerlendirilmektedir.

Dikkat edilmesi gereken bir diğer hususta şudur ki önemli bir detaydır.

Led ekran ölçüsü ve piksel aralığını değerlendirirken en yüksek çözünürlükten öte en ideal veya en yeterli çözünürlük değerini belirlemekte önemlidir.

Gereksiz yere seçilecek yüksek çözünürlük demek birim alandaki led miktarının çokluğu ve totelde tüketilecek enerjini de fazlalığı anlamına gelmektedir. Metrekarede saatte 300w dahi fazla bir tüketim olsa 50 metrekarelik bir ekranda saatte 15kw ve yine  günlük ortalama 16 saatlik bir çalışma süresi ile ayda 15kwx16saatx30gün hesabından aylık 7200kw fazla elektrik tüketimi anlamına gelir. Bununda totalde ne kadarlık bir elektrik faturası anlamına geldiğini düşünmek lazım.

Firmamız yukarıda belirtilen mantıkta istenilen ölçülere en yakın ölçüde led ekran hazırlayabilmektedir. Zaten firmamızı 2000li yıllarda diğer firmalardan ayıran en önemli ayrıntılardan biri de bu idi.

        Malumunuz led ekranlar kabinlerden oluşan sistemlerdir.Bahsi geçen ölçüleri tam olarak yakalayabilmek adına bazen eş değer ölçülerde olmayan kabinler dizayn etmek gerekir. Küçük ölçülerde bunu tolore etmek kolay iken büyük ölçülerde toloresi zor bir maliyet anlamına gelir. Bu nedenle eşdeğer kabinler dizayn ederek led ekranları hazırlamak daha mantıklıdır.

        Bazı firmalar kabin değil kayar yazı kasası gibi sac kasalar hazırlamakta ve maliyetleri aşağı çekmeye çalışmaktadırlar. Bu şekilde hazırlanacak ekranlar doğru ürünler olmayıp ilerleyen zamanlarda problemleri de beraberinde getirecektir.

Aşağıda yer alan videolarda piksel aralığı ile ilgili güzel bilgiler verilmiştir. İngilizceniz yoksa dahi az çok fikir sahibi olmanızı sağlayacaktır.

KONUYU BİRDE ŞU AÇIDAN İNCELEYELİM

Sözkonusu 576cmx384cm ebatlarında bir led ekran olsun; Bu led ekranın hangi piksel aralığında olacağına karar verelim! Ve alternatiflerimiz P5mm- P6mm ve P10mm olsun. P8mm den pek bahsetmiyorum çünkü fiyat olarak P6 mm. ile neredeyse aynı seviyede yer almaktadır.

İlgili ölçü 600cmx400cm talebe istineden buna en yakın ölçülerden biri olan 576x384 dediğimizde en boy oranı 1,5 çıkmaktadır. Ve 16:9 yada 4:3 ekran formatlarının ikisine de uymamaktadır. 16:9 da oran  1.77  ve 4:3de ise 1.33 aranmakta iken bu ölçüde ise 1,5 mevcuttur. Bundan dolayı eğer sakıncası yok ise bu ölçüyü 480x288 e yuvarlamak daha mantıklı olacaktır.

Biz yine 576x384 üzerinden ilerleyelim.

Öncelikle şuna karar verelim bu ebatlarda ekranlarda ilgili piksel aralıklarında kaça kaç piksel mevcuttur. Netlik hakkında fikir sahibi olmamızı sağlar. İlgili hesapları yukarıda örneklendirdiğimiz gibi yaptığımızda;

5,76x3,84=22,11m2

576cmx384cm bir P5  1152 Piksel x 768 Piksel=884.736 adet led

576cmx384cm bir P6  960 Piksel x 640 Piksel=614.400 adet led

576cmx384cm bir P10  576 Piksel x 384 Piksel  =221.184 adet led demektir.

Metrekarede 10.000 adet piksele sahip olan bir P10 led ekran yukarıda belirtilen;

P6 nın led yoğunluğuna ulaşabilmesi için 61.44 metrekare

P5 in led yoğunluğuna ulaşabilmesi için 88.47 metrekare olmak durumundadır. Öncelikle bu ifadeden şunu görebilmekteyiz. P5 bir led ekran P10a kıyasla 4 kat daha net görüntü sağlamaktadır.

Şimdi biz zaten 288cmx192cm ölçülerinde bir P5 led ekranda , 576cmx384cm lik bir P10 led ekranın verebileceği görüntüyü sağlayabiliyoruz. Fakat aradaki fark ne olmuş oluyor ?

Biri 5,53 metrekarede bunu sağlarken diğeri ise 22.11 metrekarede sağlayabilmektedir.4 KAT...

P6 yı da işin içine katacak olursak aynı netliği P6 bir led ekran ise 345cmx230cm de yani yaklaşık 7,93 m2 verebilmektedir.Yani ekranı çokda büyütmemize gerek kalmadığını görebilmekteyiz.

Şimdi bu bilgiler ışığında yaklaşık 288x192 ölçülerinde P5 - P6 ve P10 videolarını izleyerek fikir sahibi olalım.

Altta 288x192 ölçülerinde bir P5 led ekranın videosunu izleyebilirsiniz.Lütfen videoyu ekranı kaplayarak izleyiniz.

 288cmx192cm P5

 288cmx192cm P6

 288cmx192cm P10

Videoları genel olarak izlediğimizde eğerki ekranımızda standart tanıtım videolarının dışında tv yayını yada canlı yayın veyahut maç gibi görsellerde yayınlayacaksak çözünürlüğüne biraz dikkat etmemiz gerektiği netlik kazanıyor. Ekranı yerden ne kadar yüksekte tutarsak bakış mesafesi artacağı için netlik artacaktır. Eğerki 3 metre yükseklikte olacak ise ekranımız ve yaklaşık 15m2 ve üzeri olacak ise P5 gereksiz yere fazla netlik sağlayacaktır. P10 ise belki kafada soru işareti bırakabilmekte ve günümüzde P3mm outdoor ekranların üretimi başlamışken eski bir teknoloji olarak kalabilecektir.

Bahsi geçen ölçü için P6 hem bütçesi hemde netliği ile tatmin sağlayacak bir piksel aralığıdır.
